F450-4B 树莓派无人机开发平台技术规格

1. 平台概述

名称F450-4B 树莓派无人机开发平台
轴距450 mm(电机对角线距离)
尺寸350 × 350 × 360 mm
飞控系统Pixhawk 2.4.8 开源飞控
机载计算机Raspberry Pi 4B

2. 飞行平台参数

参数规格
空机重量1194 g(含桨叶、树莓派4B、光流模块、TFmini,不含电池)
起飞重量1672 g(含桨叶、电池、树莓派4B、光流模块、TFmini)
最大载重1000 g
电池4S 5400 mAh(14.8 V)
抗风能力3–4级风
电机A2212 无刷电机
电调Flyroun 乐天 20A(支持 3S–4S 锂电池)
螺旋桨1038 自锁桨

3. 传感与导航系统

模块规格
GPSM8N GPS
摄像头200 万像素高清 1080P 摄像头
室内悬停光流模块 + 测距定高雷达
激光测距TFmini 激光测距模块

4. Pixhawk 2.4.8 飞控系统

主处理器

型号STM32F427VIT6
主频168 MHz
内存256 KB RAM
Flash2 MB
固件ArduCopter V4.5.7

协处理器

型号STM32F100C8T6(32 位,48 Pin)
功能用于故障保护及输入信号采集,提高飞控系统稳定性与安全性

时钟

晶振24 MHz
精度15 ppm
封装3325

传感器配置

  • Invensense MPU6000 - 三轴加速度计 + 三轴陀螺仪
  • STMicroelectronics L3GD20 - 16 位三轴陀螺仪
  • STMicroelectronics LSM303D - 14 位加速度计 + 磁力计
  • MEAS MS5611 - 高精度气压计

遥控器参数

品牌FlySky(富斯)
型号FS-i6
通信协议AFHDS 2A
工作频率2.4 GHz
控制通道10 通道
控制距离约 500–1000 m(无遮挡环境)
接收机FS-iA6B
遥测功能支持电压与信号回传
显示屏LCD 显示屏
电源4 × AA 电池 或 2S 锂电池
接口Trainer 接口 / 数据接口
控制模式Mode 1 / Mode 2 支持
尺寸81 mm × 47 mm × 16 mm
重量37 g

接口

  • 5 × UART 串口
  • 1 × 高功率串口
  • 2 × 支持硬件流控串口

支持地面站

  • QGroundControl
  • Mission Planner

支持固件

  • PX4 Firmware(V2 / V3)
  • ArduPilot Firmware

5. 机载计算平台

Raspberry Pi 4B

项目规格
系统平台Raspberry Pi 4 Model B
SoCBroadcom BCM2711
CPU64 位四核处理器,1.5 GHz
GPUVideoCore VI,500 MHz
内存4 GB DDR4
蓝牙Bluetooth 5.0

6. 系统架构

本平台采用 飞控与机载计算分离(Decoupled Architecture) 的系统设计:

飞控系统Pixhawk 2.4.8 + ArduPilot
机载计算Raspberry Pi 4B
操作系统Ubuntu 22.04
内存8 GB
通信方式USB / UART 遥测通信
动力电池5400 mAh Li-ion
系统特点: 飞控与机载计算解耦设计,提高系统稳定性与安全性,同时为算法开发与功能扩展提供更高灵活性。
四旋翼桨叶安装与首次飞行说明

本节包含四旋翼电机转向、桨叶安装方向,以及首次起飞测试视频说明。

  • 右前电机(1号):逆时针(CCW)→ 安装红色桨
  • 左后电机(3号):逆时针(CCW)→ 安装红色桨
  • 左前电机(4号):顺时针(CW)→ 安装白色桨
  • 右后电机(2号):顺时针(CW)→ 安装白色桨

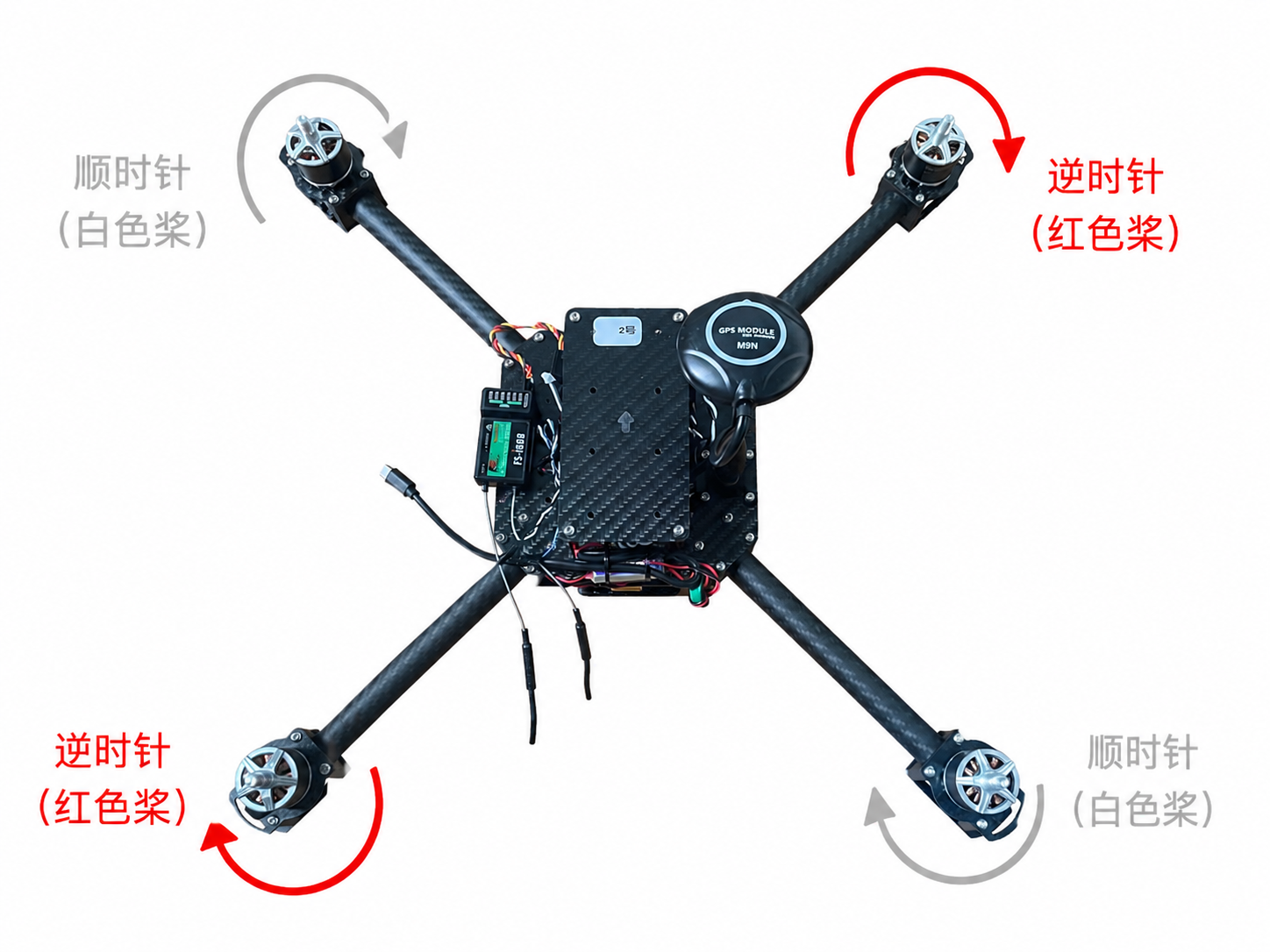

四旋翼电机与桨叶安装示意图

图:电机转向与桨叶安装示意图

安装原则: 逆时针电机配逆时针桨(红色桨),顺时针电机配顺时针桨(白色桨)。安装完成后,对角线方向桨叶颜色一致,以保证飞行器正常起飞和稳定飞行。

遥控器开机前摇杆与开关位置

开机前请先确认遥控器处于安全位置:左侧油门摇杆必须拉到最下方,右侧方向/俯仰摇杆保持居中,左右上方开关拨到上方位置。确认无误后,再打开遥控器电源。

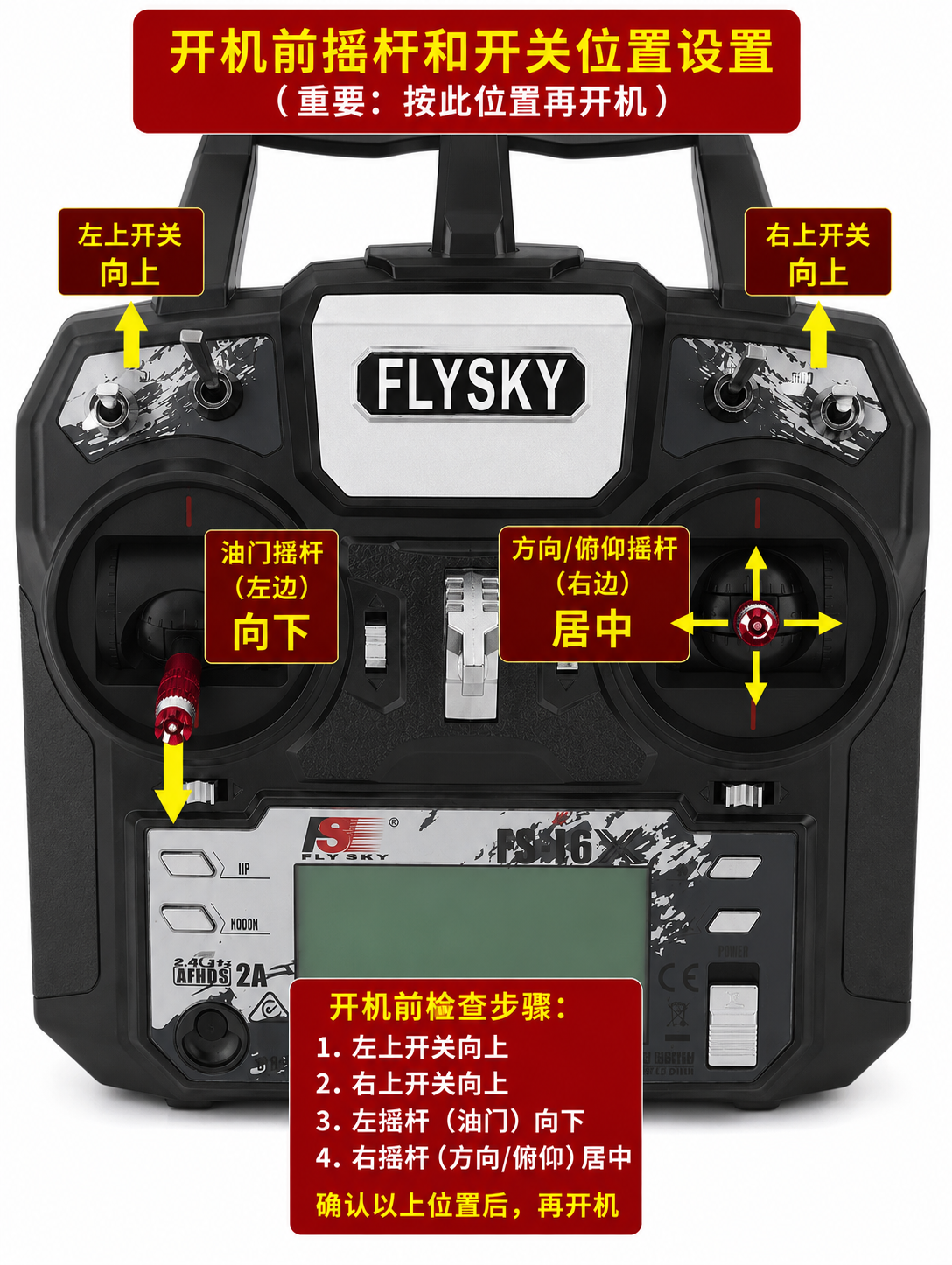

FlySky遥控器开机前摇杆与开关位置说明

图:遥控器开机前摇杆与开关位置说明

安全提醒: 遥控器开机前,油门必须在最低位,方向摇杆保持居中,避免开机后出现油门报警、通道异常或误操作风险。

首次飞行测试视频

以下视频展示无人机首次起飞与基础飞行状态,用于确认电机、桨叶、飞控和动力系统工作正常。

电池连接说明

无人机电源接口位于机身后部下方,采用 XT60 电源插头。使用前请确认电池电压及接口型号匹配,将电池 XT60 插头与机身电源接口正确对接,并确保连接牢固。

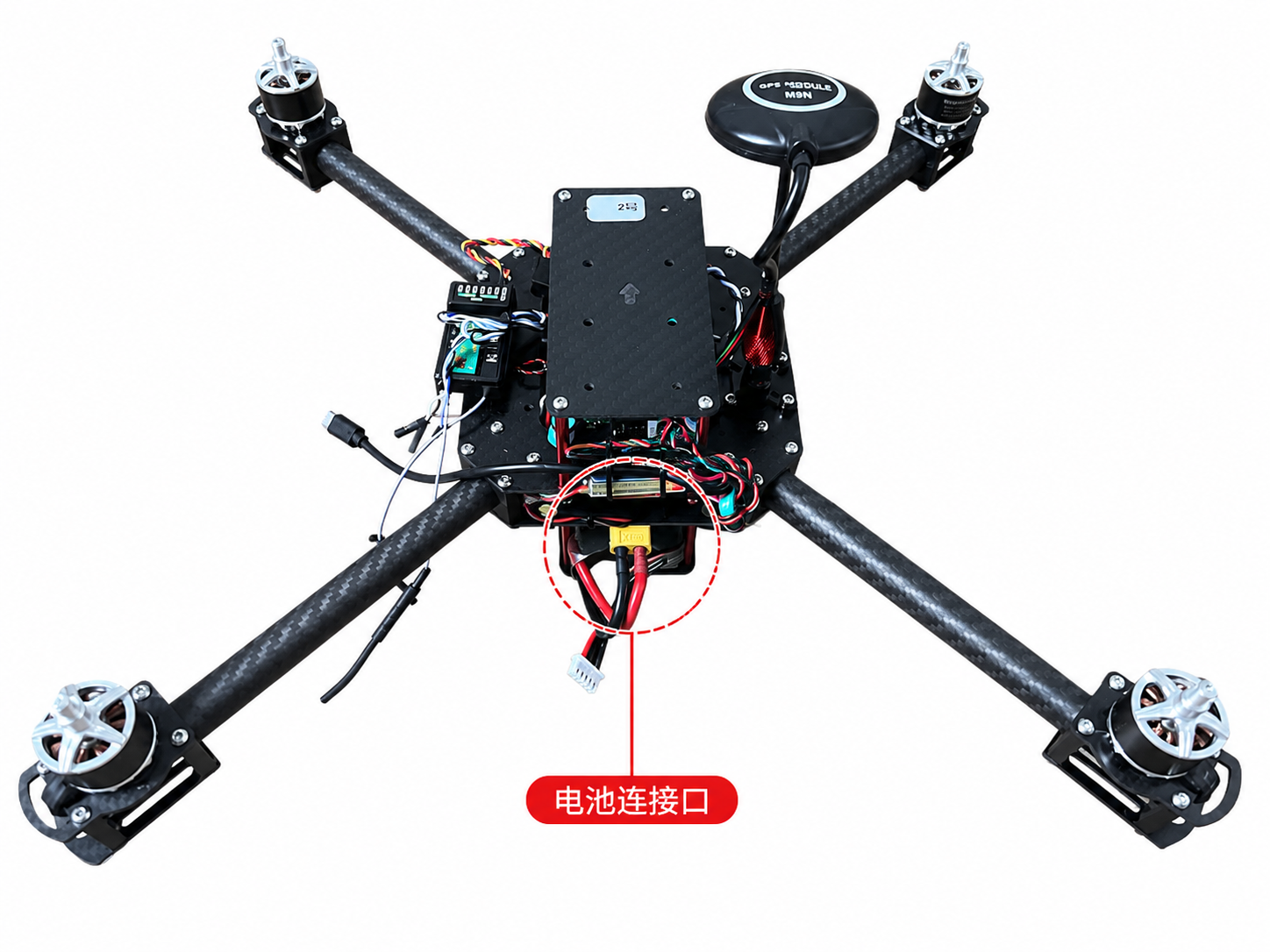

XT60 电池连接接口示意图

图示红圈位置为无人机电池连接接口(XT60),用于连接飞行电池为整机供电。

注意事项:
  • 连接电池前请先关闭遥控器油门,并确认桨叶未安装或周围无人。
  • 红线为正极(+),黑线为负极(-),禁止反接
  • 插接时应一次性插到底,避免虚接导致供电异常。
  • 飞行结束后请及时断开电池,避免长期待机耗电。
  • 如发现插头发热、松动或损坏,请立即停止使用并检查线路。

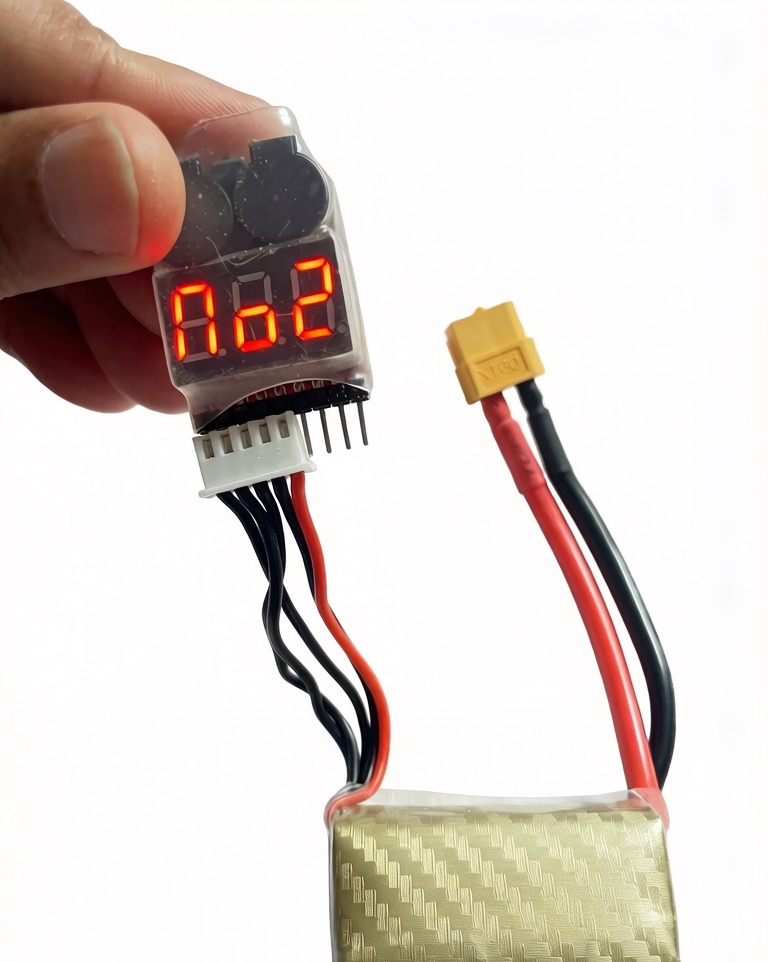

提示: 飞行前请确保电池电量充足(4S电池电压 ≥ 15.2V),建议连接BB响报警器监控电量。
Mission Planner 快速入门指南

Mission Planner 是 ArduPilot 官方推荐的地面站软件,用于飞控参数配置、传感器校准、航线规划、飞行数据分析等。本指南将帮助您快速上手 Mission Planner 的基本操作。

视频教程:Mission Planner 快速入门

一、界面概览

Mission Planner 主要包含以下几个核心界面:

  • 飞行数据 (Flight Data) - 实时显示飞行姿态、传感器数据、卫星地图等
  • 飞行计划 (Flight Plan) - 航线规划、航点设置
  • 初始设置 (Initial Setup) - 机架选择、加速度计/罗盘校准、遥控器校准
  • 配置/调试 (Config/Tuning) - 全部参数列表、PID调参、扩展参数设置
  • 模拟器 (Simulation) - SITL软件在环仿真

二、连接飞控

XT60 电池连接接口示意图

图示红圈位置为无人机电池连接接口(XT60),用于连接飞行电池为整机供电。

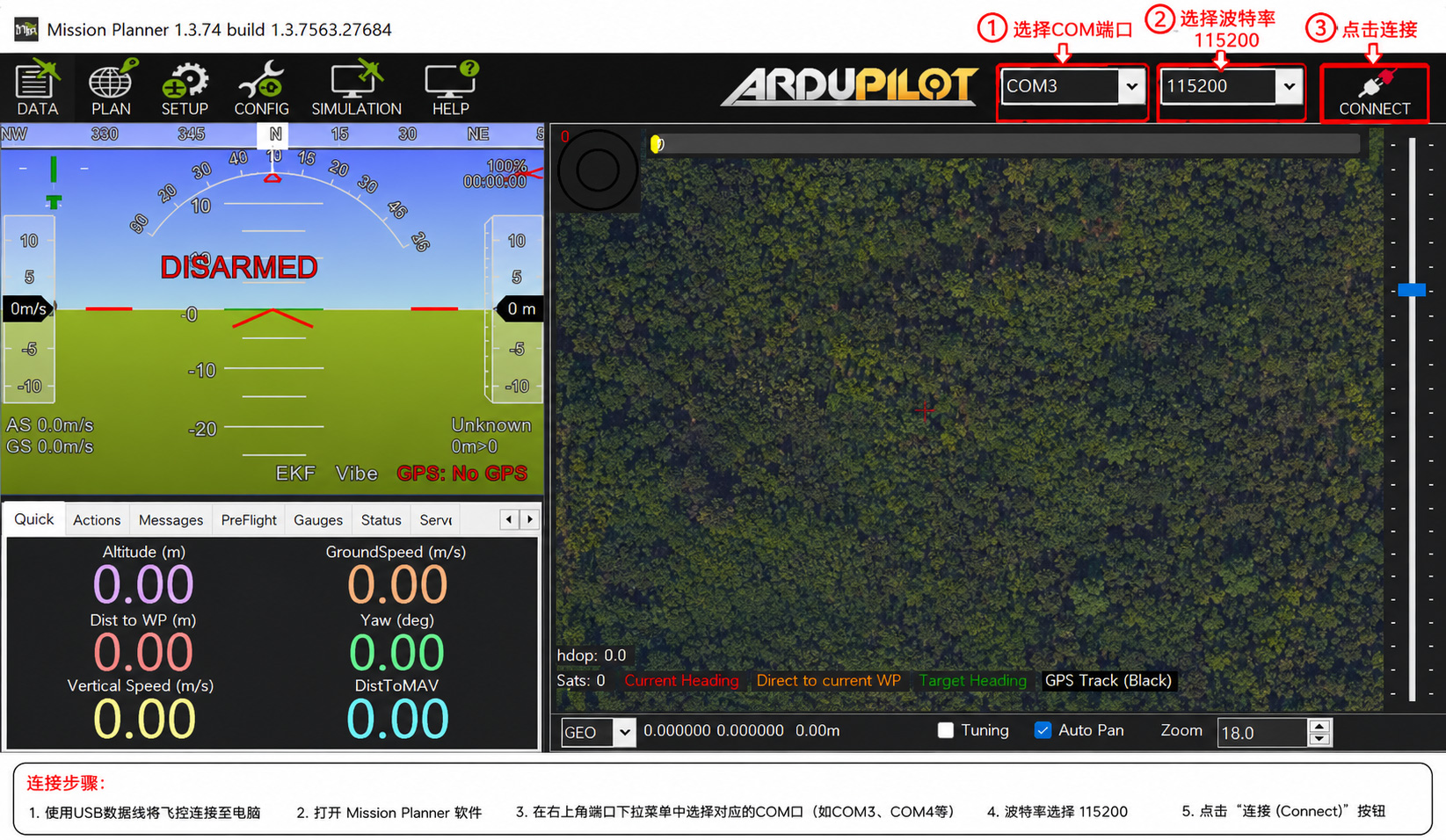

  1. 使用USB数据线将飞控连接至电脑
  2. 打开 Mission Planner 软件
  3. 在右上角端口下拉菜单中选择对应的COM口(如COM3、COM4等)
  4. 波特率选择 115200
  5. 点击"连接 (Connect)"按钮
提示: 如无法连接,请检查驱动是否正确安装,参考"Mission Planner驱动安装指南"章节。

三、固件安装

  1. 连接飞控后,进入 "初始设置 (Initial Setup)" 标签
  2. 点击左侧 "安装固件 (Install Firmware)"
  3. 选择对应的飞控型号(如 Pixhawk 1、Cube Orange 等)
  4. 选择固件类型(ArduCopter 多旋翼 / ArduPlane 固定翼 / ArduRover 车船)
  5. 点击需要安装的固件版本,等待下载和烧录完成
注意: 固件安装过程中请勿断开USB连接或关闭软件,否则可能导致飞控变砖。

四、传感器校准

1. 加速度计校准 (Accelerometer Calibration)

进入"初始设置" → "加速度计校准",将飞控分别放置于6个不同方向(水平、左侧、右侧、机头向下、机头向上、背面向下),点击校准按钮。

视频教程:加速度计校准方法

2. 罗盘校准 (Compass Calibration)

进入"初始设置" → "罗盘校准",点击"开始校准",将飞控在各个方向缓慢旋转约30秒,直到进度条完成。

视频教程:罗盘校准方法

3. 遥控器校准 (Radio Calibration)

进入"初始设置" → "遥控器校准",点击"校准"后,将遥控器所有摇杆和开关拨动到最大行程,确保通道值范围在1000-2000之间。

视频教程:遥控器校准方法

4. 电调校准 (ESC Calibration)

进入"初始设置" → "电调校准",按照提示操作,确保所有电机转速一致。

视频教程:电调校准方法

五、参数配置

进入 "配置/调试 (Config/Tuning)""全部参数表 (Full Parameter List)",可以查看和修改所有飞控参数:

  • 使用搜索框快速定位参数(如输入"serial"查找串口参数)
  • 双击参数值进行修改,修改后点击"写入参数 (Write Params)"
  • 部分参数需要重启飞控才能生效
常用参数速查:
- SERIALx_BAUD:串口波特率
- RNGFNDx_TYPE:测距仪类型
- EK3_ENABLE:EKF3启用开关
- AVOID_ENABLE:避障功能开关
- RTL_ALTITUDE:返航高度

六、飞行数据监控

"飞行数据 (Flight Data)" 界面,可以实时监控以下数据:

  • 姿态数据 (Attitude) - 横滚、俯仰、偏航角度
  • 传感器数据 (Sensor) - 高度、空速、地速、电池电压
  • 卫星信息 (GPS) - 卫星数量、HDOP、经纬度
  • 状态信息 (Status) - 飞行模式、解锁状态、EKF状态
提示: 右键点击仪表盘可以添加或移除显示项,如添加"测距仪"显示激光雷达数据。

七、日志分析

飞行日志是故障排查的重要工具:

  • 进入 "飞行数据 (Flight Data)""数据闪存日志 (Log Download)"
  • 点击"下载日志 (Download Log)",选择需要分析的日志文件
  • 使用 Log Viewer 查看电机输出、振动曲线、传感器数据等
日志分析常用指标:
- IMU 加速度计曲线:检测振动水平
- RCIN 通道值:检查遥控器输入
- RCOU 通道值:检查电机输出
- GPS 数据:检查定位质量

八、常用快捷键

快捷键功能
Ctrl + E快速连接/断开飞控
Ctrl + F打开飞行数据界面
Ctrl + P打开飞行计划界面
F1 - F6快速切换不同仪表盘视图
Ctrl + S保存参数
Pixhawk 飞控无法解锁常见问题汇总

在平时飞控调试和使用过程中,会碰到各种各样的问题导致飞控无法解锁。只要解锁条件不满足,飞控就会闪黄灯。遇到这种情况,我们应该首先将飞控连接地面站,在消息窗口查看警报,根据报警来处理。现将常见的报警汇总如下,供大家参考。持续更新,敬请收藏!

一、飞控报警列表

报警信息原因及解决方法
RC not calibrated遥控器没有校准,需要校准遥控器。
Compass not calibrated电子罗盘(指南针)没有校准,需要校准罗盘。
Compass not healthy罗盘硬件出现故障,可能是外置罗盘没有接好、飞控内置罗盘损坏或者外置罗盘损坏。
Compasses inconsistent内置罗盘和外置罗盘(集成在GPS模块里)安装时候指向的方向不相同(大于45度),重新安装GPS模块,使GPS箭头前向与飞控前向保持一致,再校准罗盘。
GPS GlitchGPS出现故障,可能是GPS损坏或接线不对。
Need 3D FixGPS没有定位,而飞行模式处于Loiter/RTL/AUTO等需要GPS定位的模式。如果设置了电子围栏,在室内也会出现这个报警,将飞行器拿到室外有GPS信号的地方警报会自动消除。
High GPS HDOPGPS的HDOP(水平精度因子)大于2.0,定位精度不够,无法解锁。(可使用GPS_HDOP_GOOD参数配置)。室外一般建议HDOP<1才解锁起飞。
Baro not healthy气压计出现故障,可能是气压计损坏。
Alt disparity气压计读数有差异。将飞行器放平再接上电池,自检过程不要移动飞行器。自检大概30秒左右。
INS not calibrated加速计没有校准,需要校准加速计。
Accels not healthy加速计出现故障,可能是加速计损坏。
Gyros not healthy陀螺仪出现故障,可能是陀螺仪损坏。
Check Board Voltage飞控的供电电压不在4.5伏与5.5之间。可能是飞控给太多电子设备供电,造成飞控电压太低。
safety switch安全开关未关闭,长按至灯长亮。
RCx minimum is greater than trim遥控器辅助通道开关没有校准。重新校准遥控器,记得把所有分配的辅助通道开关都要拨动一下。
Bad AHRS / BAD AHRS姿态解算错误。大部分情况下,重新校准加速度计后就可以解决这个问题。如果不行就说明加速度计有可能损坏。

二、无法解锁原因(黄灯闪烁)

无法解锁的原因会有多种,请按照如下步骤进行检查:

A. 初始设置是否全部完成

  • 机架类型选择是否正确,或者你根本就没有选择?
    注意,新版本的飞控固件在默认参数情况下,需要先在Mission Planner中设置好机架类型后才会有各个控制通道的输出。
  • 加速度计校准(如果没有校准或者上次校准不成功,解锁时姿态窗口会提示);
  • 指南针校准(如果没有校准或者上次校准不成功,解锁时姿态窗口会提示);
  • 遥控器校准(并且各个通道的正反向正确);
  • 飞行模式设置(注意,Loiter模式下,如果GPS没有定位或者定位不佳,是无法解锁的);
  • 电调校准(你确定你校准成功了吗?)。

B. 是否连接了"安全开关",并解锁

Pixhawk飞控硬件引入了"安全开关"这个外设,飞控默认是使能安全开关的,这就需要你在使用遥控器解锁前先长按安全开关,进行初步解锁,然后再通过遥控器解锁。如果你不想用安全开关,在全部参数列表中将"BRD_SAFETYENABLE"设为"0"即可。(注意,有些参数是立即生效,有的参数是重启生效,建议为稳妥起见,进行一次重新上电操作)

C. 起飞瞬间飞机转头

新装的飞机第一次试飞时起飞瞬间机头向一个方向旋转,赶紧收油门。这时候,应该按照如下步骤进行检查:

  • 检查桨是不是装错了,各个机臂上"正反桨"按照指示图进行检查;如果没有问题,看下一步。
  • 把桨卸掉,解锁,检查各个电机转向,注意,是严格按照官方电机转向进行检查,并且注意电机的1、2、3、4可不是按照顺时针排布的;如果没有问题,看下一步。
  • 连上地面站,看看飞机的俯仰、横滚、偏航有没有反的。
  • 如果至此都没有问题,那么,有一部分飞机在调参不好、机架刚性不好、动力不好的情况下,会出现起飞瞬间机头偏转的问题,离地后机头就不再偏转了,并且这还跟起飞瞬间推油门是否果断相关。

D. 绿灯快闪

绿灯慢闪表示GPS已定位,并且没有别的故障,飞控允许解锁;那么绿灯快闪是什么意思呢?官网的解释是:GPS is using SBAS (so should have better position estimate)。这个的意思是绿灯快闪情况下,GPS使用了"星基增强系统"的信号,这时GPS定位会更好,因此,在绿灯快闪的情况下,定点会定的更好一点。

E. 推油门飞机起不来

有时你会遇到即使把油门推到底,飞机都没法离地的情况,有如下几种可能:

  • 电池没电了,并且是彻底没电了,甚至是你以为还有电,但就是没电了!不要相信自己的记性,你唯一可以相信的只有BB响(又称电显)!
  • 四个桨的转向反了,推油门风是向上吹的,飞机稳稳地趴在地上。
  • 电调没有进行行程校准!导致遥控器给的是满油门,飞控给的也是满油门,可偏偏电调认为你给的是20%油门。注意,新装的飞机,一定要进行电调行程校准,并且注意,是先校准遥控器,后校准电调。

F. 起飞瞬间侧翻

新飞机装好后,各种校准完成后,第一次飞行,飞机侧翻(向前翻、向后翻、向左翻、向右翻)。请按照如下步骤检测飞机:

  • 检查各个电调与飞控连接的线序是否正确,以四轴为例,右前为1号电机,左后为2号电机,左前为3号电机,右后为4号电机,注意可不是顺时针的1、2、3、4;
  • 有条件的话,先将飞机绑在地上(简称"绑飞"),然后进行测试;
  • 解锁飞机,不要推油门,在怠速下检查所有电机的转向是否有反的;
  • 如果电机转向无误,检查螺旋桨是否有装反的(顺时针转的电机上装了逆时针转动的桨,甚至是一个螺旋桨的上下都反了);
  • 重新校准一下电调的行程试试,如果电调的行程不同,可能导致某些电机先启动;
  • 如果还不行,看看飞控是不是装反了,上下颠倒、或者航向转了特定角度,或者参数中设置了飞控的旋转。

G. 遥控器无法校准

在遥控器校准页面,发现各个通道的值都为0,动遥控器的各个摇杆都没反应。遇到这种情况,请按照如下步骤检查:

  • 检查遥控器接收机上的灯是不是亮的,如果没有亮,应该是接收机没有供上电;
  • 检查遥控器接收机是不是亮灯,对于大部分接收机,上电后如果没有接收到遥控器信号,会亮红灯,否则才会亮绿灯。如果是红灯,尝试跟遥控器重新对频;
  • 确保你的接收机是跟你手里的遥控器对的频;
  • 确保飞控端插的是RC IN接口;
  • 检查接收机线的两端有没有插反,会不会"地"和"信号"反了;
  • 还不行,换根接收机连接线试试;
  • 还不行,重刷最新固件试试;
  • 还不行,可能就是飞控坏了。

以上黄灯报错摘自:http://www.nufeichuiyun.com/?p=28 怒飞垂云

Mission Planner 驱动安装指南

在Pixhawk飞控的调试使用过程中,首先要通过数据线连接Mission Planner地面站软件,进行固件上传、传感器校准等各项工作。正常情况下,使用安卓手机数据线连接电脑,电脑右下角会提示发现新硬件并自动安装驱动。并且在"我的电脑 → 属性 → 设备管理器 → 端口"里面,能看到系统分配的COM口。但是有些同学使用的盗版系统或系统缺少必要的文件,就会导致驱动无法正常安装。

问题描述

常见问题: 飞控连接电脑后无法识别,设备管理器中没有显示COM口,或显示未知设备。

遇到这个问题,首先换一根质量较好的数据线,保证是能传输数据的那种,而不是只能充电的数据线。在保证硬件正常的情况下,我们再来解决软件系统的问题。

检查方式

  1. 先确认使用的数据线能够进行数据传输(可以连接手机与电脑查看电脑是否识别到手机)。
  2. 检查设备管理器是否识别到端口设备连接(没有可以尝试更换数据线或者更换一下连接接口)。
  3. 查看设备管理器中是否有对应的COM口显示。

设备管理器 → 端口 (COM和LPT)
USB串行设备 (COM283)
USB串行设备 (COM284)

正常识别后应显示类似以上的COM端口号

解决方式

方法一:安装MSI地面站版本

尝试安装MSI格式的Mission Planner地面站版本,里面自带有驱动程序。安装完成后重新连接飞控即可自动识别。

推荐从Mission Planner官网下载MSI安装包

方法二:通过Arduino IDE安装驱动

安装Arduino IDE软件,安装过程中会自动安装所需驱动程序。安装完成后重新连接飞控。

下载链接:

方法三:使用驱动精灵

下载并安装驱动精灵,启动后扫描硬件设备,在设备列表里找到飞控硬件(显示未知设备或有黄色感叹号的设备),点击安装驱动即可。

注意:安装完成后建议重启电脑,确保驱动生效

常见问题排查

'
问题现象可能原因解决方案
设备管理器显示黄色感叹号 驱动程序未正确安装或系统文件缺失 右键点击设备 → 更新驱动程序 → 自动搜索驱动程序;或使用驱动精灵修复
设备管理器无任何反应 数据线问题/USB接口问题/飞控未通电 更换数据线(确保支持数据传输)、更换USB接口、检查飞控是否正常供电
识别为未知设备 系统缺少CDC驱动 安装Arduino IDE或下载CDC驱动单独安装
COM口数字过大(如COM283) 系统分配端口号过多 可在设备管理器中右键 → 属性 → 端口设置 → 高级 → 修改COM端口号(建议COM3-COM10)

验证成功

驱动安装成功后,在Mission Planner右上角端口下拉菜单中会显示对应的COM口(如COM3、COM4等),选择对应端口和波特率(115200),点击"连接"即可成功连接飞控。

连接成功标志: Mission Planner状态栏显示绿色"连接"图标,并且能正常读取飞控数据
温馨提示: 如以上方法均无法解决问题,可尝试以下方案:
  • 更换一台电脑尝试连接,确认是否为飞控硬件问题
  • 重装操作系统(建议使用官方原版Windows系统)
  • 联系技术支持获取进一步帮助
飞行模式详解
解锁操作指南

在室内或无GPS信号环境下,需要使用稳定模式(Stabilize)进行解锁飞行。本节详细介绍如何正确解锁无人机。

视频教程:室内稳定模式解锁

一、为什么需要解锁?

解锁(Arming)是指激活飞控,允许电机转动的操作。解锁后:

  • 电机开始怠速转动
  • 飞控响应遥控器指令
  • 无人机准备起飞
安全提示: 解锁前必须确保螺旋桨安装正确,飞行器远离人员,且放置在水平地面上。

二、室内解锁条件

飞行模式
必须切换到稳定模式(Stabilize)

加速度计
已完成校准

罗盘
已完成校准

遥控器
已校准且信号正常

安全开关
已长按至LED常亮

油门位置
摇杆处于最低点(0%)

室内解锁说明: 室内没有GPS信号,飞控会闪黄灯,这是正常现象。稳定模式不依赖GPS,可以直接解锁飞行。

三、解锁步骤(美国手 - 左手油门)

1

将飞行模式切换至
稳定模式(Stabilize)

2

油门摇杆拉至
最低点(底部)

+
3

方向摇杆拨至
最右(最大行程)

4

保持2秒
直至解锁成功

解锁手势示意图: 左边摇杆 ↙ 右下角 (油门最低 + 方向最右)

四、解锁成功与失败标志

解锁成功标志

  • 通过 电机开始怠速转动
  • 通过 飞控LED灯常亮或慢闪
  • 通过 地面站显示"Armed"状态
  • 通过 轻推油门,电机转速增加

解锁失败标志

  • 错误 电机不转动
  • 错误 飞控黄灯闪烁
  • 错误 地面站显示PreArm错误
  • 错误 蜂鸣器发出报警音

五、常见解锁失败原因及解决方案

错误现象可能原因解决方案
警告 PreArm: Throttle not at zero 油门摇杆未处于最低点 将油门摇杆完全拉到底部
警告 PreArm: Not in Stabilize mode 飞行模式不是稳定模式 将模式开关切换至Stabilize位置
警告 PreArm: Need 3D Fix 使用Loiter模式但无GPS信号 切换到Stabilize模式,或移动到有GPS信号的地方
警告 PreArm: RC not calibrated 遥控器未校准 重新校准遥控器所有通道
警告 PreArm: Compass not calibrated 罗盘未校准 执行罗盘校准
提示 安全开关未解锁 安全开关未长按 长按安全开关直至LED灯常亮

六、室内飞行注意事项

  • 选择合适场地: 空间开阔,高度至少3米,无吊灯、风扇等障碍物
  • 地面平坦: 起飞地面需水平,避免斜坡
  • 远离人群: 确保飞行区域内无人走动
  • 低空飞行: 初次飞行高度控制在1-2米以内
  • 准备紧急措施: 随时准备收油门或上锁
  • 使用保护罩: 建议安装桨叶保护罩,防止碰撞损坏
  • 光流辅助: 如需更好的悬停稳定性,建议安装光流模块
紧急情况处理: 如遇失控或撞向障碍物,立即将油门拉至最低,飞控会自动上锁,电机停止转动。

七、快速参考

解锁步骤(美国手):
1. 飞行模式 → Stabilize(稳定模式)
2. 左边摇杆 ↙ 右下角(油门最低 + 方向最右)
3. 保持2秒 → 电机怠速 → 解锁成功

上锁步骤(美国手):
1. 落地后油门拉至最低
2. 左边摇杆 ↖ 左下角(油门最低 + 方向最左)
3. 保持2秒 → 电机停转 → 上锁成功

解锁
↙ 右下角

上锁
↖ 左下角

定高模式 (ALT_HOLD)

定高模式(AltHold)是使用自动油门,试图保持目前的高度的稳定模式。定高模式时高度仍然可以通过提高或降低油门控制,但中间会有一个油门死区,油门动作幅度超过这个死区时,飞行器才会响应你的升降动作。

当进入任何带有自动高度控制的模式,你目前的油门将被用来作为调整油门保持高度的基准。在进入高度保持前确保你在悬停在一个稳定的高度。飞行器将随着时间补偿不良的数值。只要它不会下跌过快,就不会有什么问题。
注意: 离开高度保持模式时请务必小心,油门位置将成为新的油门,如果不是在飞行器的中性悬停位置,将会导致飞行器迅速下降或上升。在这种模式下你不能降落及关闭马达,因为现在是油门摇杆控制高度,而非马达。请切换到稳定模式,才可以降落和关闭马达。

悬停模式 (Loiter)

悬停模式是GPS定点+气压定高模式。应该在起飞前先让GPS定点,避免在空中突然定位发生问题。其他方面跟定高模式基本相同,只是在水平方向上由GPS进行定位。

返航模式 (RTL)

返航模式需要GPS定位。GPS在每次解锁前的定位点,就是当前的"家"的位置;GPS如果在起飞前没有定位,在空中首次定位的那点,就会成为"家"。进入返航模式后,飞行器会升高到15米,或者如果已经高于15米,就保持当前高度,然后飞回"家"。还可以设置高级参数选择到"家"后是否自主降落,和悬停多少秒之后自动降落。

自动返航

以下视频展示无人机自动返航。

自动任务模式(AUTO)

自动任务模式(AUTO)用于执行提前规划好的飞行任务。在 Mission Planner 中,用户可以进入“飞行计划”页面,在地图上添加航点,并根据实际需求设置每个航点的飞行高度、飞行速度、悬停时间、拍照动作、返航或降落等任务指令。

航线设置完成后,需要将任务写入飞控。无人机起飞后切换到 AUTO 模式,飞行器就会按照预设航线自动飞行,并依次执行各个航点对应的任务动作。

在执行自动任务前,请确认 GPS 定位正常、Home 点已成功记录、电池电量充足,并检查航点高度、飞行路线和周围环境是否安全。首次测试时建议使用简单航线和较低飞行速度,确认飞行稳定后再执行复杂任务。

自动任务设置演示

以下视频展示如何在 Mission Planner 中设置自动航线任务,并演示无人机按照预设航点自动飞行的过程。

降落模式 (Land)

降落模式可让飞行器垂直下降,而且具有这些特性:下降至10m的过程中(或是直到声呐检测到了飞行器下面有东西之前)使用常规定高控制器,通过WPNAV_SPEED_DN参数限制下降速度。

绕圈模式 (Circle)

当切入绕圈模式时,飞行器会以当前位置为圆心绕圈飞行。而且此时机头会不受遥控器方向舵的控制,始终指向圆心。如果遥控器给出横滚和俯仰方向上的指令,将会移动圆心。与定高模式相同,可以通过油门来调整飞行器高度,但是不能降落。圆的半径可以通过高级参数设置调整。

稳定模式 (Stabilize)

自稳模式(Stabilized):在自稳模式下,无人机自动调整至水平平衡。手动控制时,俯仰和横滚杆控制角度,方向杆控制旋转速率,油门控制高度。

飞行注意事项

  1. 第一次飞行,请在室外空旷处进行。在未熟悉飞行器操控之前,请勿在机场、禁飞区、航空管制区、人群聚集地、闹市区、高压线等地方飞行,以免发生意外;
  2. 先用2套试机桨叶试飞。桨叶上写有正反字样,对照机臂上的标签安装。有字的一面朝上,并拧紧电机子弹头;
    注: 请熟记桨叶安装位置,错误的安装会导致无人机无法起飞!
  3. 打开遥控器,将飞行模式切换到定高或自稳模式;
  4. 飞行器放在平地上,GPS模块支架立起,拧紧螺帽;
    注: GPS模块箭头前向一定要与机头前向一致!否则无法解锁起飞。
  5. 请将BB响报警器务必插在动力电池的平衡口上,然后将电池安装在飞机上;
    注: 新电池电量只有一半,请先对电池进行充电再试飞。BB响报警表示电池需要充电。
  6. 将飞机电源接口与电池接口对接,飞行器开始自检。自检过程请勿挪动飞机,大概需要1分钟左右;
  7. 室外空旷处一般3~5分钟,GPS会搜到卫星信号进行定位。GPS定位的标志是看飞控上最大的LED指示灯:
    • 蓝色 表示未定位,不能起飞;
    • 绿色 表示定位成功,可以起飞;

    建议:
      1. 建议指示灯变绿1分钟左右起飞
      2. 乐迪AT9S遥控器可以连续按2次遥控器左下角的End键,查看飞控回传数据
      3. 悬停、一键返航、失控返航等高级功能,均要依靠GPS定位。所以GPS如果没有定位就起飞,飞机一键返航是无法回来的!

  8. 安全开关解锁:长按安全开关,直到安全开关指示灯长亮;
  9. 飞行器机头向前放置,操作者站在飞机后方1米左右的位置;
  10. 起飞: 解锁后,将飞行模式切换到悬停模式(悬停模式依靠GPS定位,新手好操作)。稍微轻推油门(不要起飞),然后遥控器右边摇杆分别往前、后、左、右轻微推杆,查看无人机是否有相应的趋势动作,确认方向控制正常。熟悉方向控制后,将油门推至50%以上(一半以上),无人机会离地起飞。
    注: 由于起飞时地面反馈气流比较大,有地效影响,无人机有可能会出现侧倾现象。这时候遥控器右边摇杆要辅助修正一下飞机姿态,不能只是推油门:无人机往前倾,就往后拉一点;往左倾,就往右拉一点,同时推油门,飞机就能离地起飞。
  11. 飞行: 飞机起飞后高度3米以上,由于是在悬停模式下,只要油门摇杆在50%的位置,飞机就会自动悬停在空中。不需要操作。油门摇杆高于50%,飞机就会慢慢上升;油门摇杆低于50%,飞机就会慢慢降落。同时,遥控器右边摇杆也可控制飞行器前、后、左、右不同方向飞行。
    注: 第一次飞行,请保持飞行器在操作者正前方的视线范围内飞行。请勿随意旋转机头方向!请勿飞行太高太远,熟悉操作为主!
  12. 降落: 飞行完毕,慢慢拉低油门摇杆,飞机就会慢慢降落;或切换到降落模式,飞机会在当前位置自动降落,不需要操作者干预。
    注: 手动降落时,油门切不可急速拉低,否则会造成飞机坠机!可收一点油门,再回一点油门,保持飞行器匀速降落。

新手不是一来就飞得好,飞行操作需要练习!详细操作飞行,请查看相关室外飞行视频。

遥控器解锁与上锁

解锁 (Arming)

左手油门(美国手):油门摇杆最低,方向摇杆最右,按住2秒左右(左边摇杆往右下角一直按住约2秒)。

注: 解锁后电机会转动,请注意安全!

上锁 (Disarm)

左手油门(美国手):油门摇杆最低,方向摇杆最左按住2秒左右(或油门摇杆处于最低位20秒左右,飞行器会自动上锁)。

飞行模式注释

模式名称说明适用场景
定高模式 (ALT_HOLD)自动油门保持高度,油门控制升降室内飞行、无GPS环境
悬停模式 (Loiter)GPS定点 + 气压定高室外飞行、新手练习
返航模式 (RTL)自动飞回起飞点信号丢失、紧急情况
降落模式 (Land)自动垂直降落结束飞行
绕圈模式 (Circle)以当前位置为圆心绕圈航拍、定点监控
稳定模式 (Stabilize)手动控制,自动水平进阶练习、特技飞行
航模电池使用指南

航模电池及遥控器电池都需要充满电后再使用,请严格按照以下使用方法操作,确保安全。

一、充电

  1. 航模电池的充电必须使用专用的平衡充充电器。充放电时必须将电池和充电器置于无易燃物品、防火防潮处,并确保充电环境通风良好,且要有人值守完成。
  2. 一般航模电池有两个主要接头:平衡头(白色多孔,如4孔为3S电池)和XT60接头(主电源接口)。请严格按照充电器说明书进行充电操作。
  3. 充电时,专用充电器会在单片电芯电压达到4.2V左右时自动断电(高压电池除外)。
  4. 在充电过程中,时刻监控电池的充电状态。不要超过电池规定的充电电压范围,防止过充。建议使用平衡充模式充电,以降低安全风险。
  5. 充电电压有上限:一般单片电芯充电限制电压为4.2V。3S航模电池标称总电压为11.1V,充电上限电压为12.6V。如果超过12.6V过多,即为过充,会对电池造成损害。

HotRc 充电器使用教程

电池说明: 本套件配备 4S 锂电池(14.8V),充满电电压为 16.8V(单片电芯 4.2V × 4)。充电时请务必使用平衡充模式,确保每片电芯电压均衡。

HotRc 充电器操作演示:设置充电电流、选择电池类型(LiPo)、平衡充模式使用。4S 电池充电上限电压为 16.8V,请勿过充。

IMAX B6AC 充电器使用教程

IMAX B6AC 充电器操作演示:参数设置、平衡充模式、锂电保存模式、注意事项。

充电安全提醒: 充电时请务必有人值守,远离易燃物品。使用平衡充模式,不要超过电池标称的充电电流(通常为1C-2C)。

二、放电

  1. 放电电压也有下限,一般认为单片电芯电压低于3.3V即为过度放电,会对电池造成损伤,也就是常说的"电池过放"。过放的电池会产生不同程度的鼓包现象,再继续充电或使用需格外小心。
  2. 放电最大电流计算公式:
    I = 放电倍率 × 容量(Ah)
    例如:一个2200mAh(2.2Ah)的电池,放电倍率为45C,那么最大放电电流为 45 × 2.2A = 99A。即放电电流最大不能超过99A,否则会对电池造成损伤。

三、保存

  • 电池长期保存时,不是想当然地充满电后直接丢在角落即可。一般来说,单片电芯的存放电压应在3.85V左右。高品质平衡充都配有存储模式,若长时间不使用电池,建议切换到此模式。如需超过2天不用,应转为储存电压。
  • 避免在极端温度下存储锂电池。高温会导致电池性能下降,甚至引发过热、起火风险;低温下电池容量可能减少,影响性能。
  • 存放过程中应尽可能避免撞击、挤压或其他物理损坏。如锂电池外壳有损坏,应立即停止使用并更换。
  • 建议准备小型防爆柜,未使用电池时放入防爆柜存放,确保安全。

四、应急处理

警告 锂电池火灾应急措施:
  • 使用锂电池时,应随时准备好适当的灭火器材(如D类灭火器或沙子)
  • 如发生锂电池起火,切勿用水灭火,应使用干粉灭火器、沙子或防火毯覆盖
  • 如电池冒烟或发热严重,立即将其移至室外空旷处,远离易燃物
  • 了解锂电池火灾的应急处理措施,确保人身安全第一

五、电池过放解救方式

注意: 过放后的电池存在安全隐患,操作时需格外小心,建议在通风良好、有人值守的环境下进行。
  1. 检查电池状态: 首先检查电池是否有鼓包、漏液、外壳破损等情况。如有明显损坏,请勿继续使用,应安全回收处理。
  2. 使用镍氢模式抢救: 部分智能充电器支持镍氢(NiMH)充电模式,可用此模式以极低电流(0.1A-0.5A)将电池电压充至3.0V以上,再切换回锂电平衡充模式正常充电。
  3. 小电流充电: 使用平衡充的"修复"或"小电流"模式,以0.5A以下电流缓慢充电,直至单片电芯电压恢复到3.3V以上。
  4. 全程监控: 抢救过程中必须全程值守,时刻观察电池温度和电压变化。如电池异常发热或冒烟,立即停止并远离。
  5. 容量测试: 成功恢复后,建议进行容量测试,检查电池性能是否严重下降。如容量明显减少或内阻增大,建议更换新电池。
  6. 安全第一原则: 抢救成功率并非100%,如电池已严重鼓包或多次过放,请直接回收处理,切勿冒险使用。
温馨提示: 预防胜于治疗,建议使用带有电压报警功能的BB响,或在飞控中设置低电压保护,避免电池过放。定期检查电池状态,及时淘汰老化电池。

六、BB响使用方式

Drone Platform
注意: 过放电池存在安全风险,操作时请在通风良好环境下进行,并全程监控。
  1. 正确连接BB响: 将BB响插入电池的平衡接口(白色插头)。
    警告 特别注意:最右侧红线为电池正极(+),必须与BB响对应的正极端对齐,切勿反插,否则可能损坏设备。
  2. 电压检测功能: 接通后,BB响会自动显示当前电池总电压(如图所示 0.62V 表示已严重过放)。
  3. 低压报警: 当单节电压低于设定值(一般3.3V左右)时,BB响会发出蜂鸣报警,用于飞行时提醒降落,避免过放。
  4. 过放电池判断: 若显示电压异常低(如低于3.0V/节甚至接近0V),说明电池已过放,需要谨慎处理,不建议直接使用。
  5. 辅助抢救判断: BB响可用于判断电池是否仍有电压响应,作为是否尝试“低电流唤醒”的参考依据。
  6. 使用习惯建议: 平时飞行建议一直插着BB响,作为电压实时监控工具,比事后抢救更安全可靠。
温馨提示: 正确方向插接非常关键(红线在右)。建议首次使用前确认接口极性,避免误插烧毁BB响或电池。
遥控器配置指南

本套件标配 FlySky FS-i6 六通道遥控器,以下说明基于此型号。

遥控器规格

  • 型号: FlySky FS-i6 (六通道)
  • 频率: 2.4GHz AFHDS 自适应跳频技术
  • 传输距离: 约 800-1000米(开阔无遮挡环境)
  • 电源: 4节AA电池或2S锂电池

基本操作流程

1. 解锁 (Arming)

将油门摇杆拉至最低点,同时向右拨动方向摇杆至最大行程,保持约2秒。飞控指示灯闪烁后常亮,表示解锁成功。

2. 起飞 (Takeoff)

解锁后,缓慢推动油门摇杆至中位点(约50%),电机开始旋转。继续向上推动油门,飞行器平稳离地。

3. 上锁 (Disarm)

着陆后,将油门摇杆拉至最低点,同时向左拨动方向摇杆至最大行程,保持约2秒,电机立即停止转动。

重要提示: 解锁前请确保飞行器放置在水平地面,且远离人员。首次飞行建议在悬停模式(PosHold)或悬停模式(Loiter)下进行,以获得更稳定的操控体验。

遥控器操作视频教程

建议在首次飞行前仔细观看以下视频,熟悉遥控器各通道功能及安全操作规范:

通道配置说明

通道 功能 说明
CH1横滚 (Roll)控制飞行器左右倾斜,右摇杆水平方向
CH2俯仰 (Pitch)控制飞行器前后倾斜,右摇杆垂直方向
CH3油门 (Throttle)控制飞行器高度,左摇杆垂直方向
CH4偏航 (Yaw)控制飞行器旋转方向,左摇杆水平方向
CH5飞行模式 (SWC Mode)三档开关,可预设稳定/悬停/返航等模式
CH6辅助功能 (Aux)可配置为返航、避障开关等扩展功能
遥控器安全警告
警告 严重警告: 起飞前必须确认所有摇杆处于正确位置!油门摇杆未置于最低点可能导致电机瞬间高速旋转,造成严重人身伤害或设备损坏!

通电前摇杆位置检查

油门摇杆 (CH3) - 必须处于最低点

▼ 最低点

油门摇杆必须完全拉到底部(0%油门位置)

如果油门不在最低点,飞控将拒绝解锁,并发出持续蜂鸣声警告

方向摇杆 (CH4) - 必须处于中位

中位

方向摇杆应居中(无偏航输入)

横滚摇杆 (CH1)

通电前应处于中位(水平居中)

俯仰摇杆 (CH2)

通电前应处于中位(水平居中)

通电后强制检查清单

1
油门摇杆检查

确认油门摇杆已完全拉至底部(0%位置)。如果摇杆处于中位或高位,飞控将显示"Throttle not at zero"错误,无法解锁。

2
所有摇杆居中检查

横滚、俯仰、方向摇杆必须全部处于中位。任何偏置都可能导致飞控报错或飞行器起飞后异常偏航。

3
飞行模式开关检查

确认CH5模式开关处于"稳定模式(Stabilize)"位置,避免在未就绪时误入返航或自动模式。

4
飞控状态确认

观察飞控LED指示灯:蓝色闪烁表示未就绪,绿色常亮表示GPS定位成功且可以安全解锁。

飞控常见警告与解决方案

警告信息 原因 解决方案
警告 PreArm: Throttle not at zero 油门摇杆未处于最低点 将油门摇杆完全拉到底部
警告 PreArm: Roll/Pitch not centered 横滚或俯仰摇杆未居中 释放摇杆使其自动回中
警告 PreArm: Yaw not centered 方向摇杆未居中 释放方向摇杆使其回中
持续蜂鸣声 + LED闪烁 飞控检测到异常或GPS未定位 等待GPS定位完成或检查传感器连接

正确通电流程

1. 检查摇杆位置
2. 接通遥控器电源
3. 接通飞行器电源
4. 等待自检完成
5. 安全解锁起飞
紧急情况: 如果通电后发现电机异常转动或飞控发出持续警告音,立即断开飞行器电源,重新检查所有摇杆位置后再尝试通电。
遥控器配置指南

本套件标配 RadioMaster ATS9 Pro 九通道遥控器,采用 EdgeTX 开源系统,以下说明基于此型号。

遥控器规格

  • 型号: RadioMaster ATS9 Pro (九通道)
  • 系统: EdgeTX 开源操作系统 (支持触摸屏)
  • 频率: 2.4GHz 多协议高频头 (内置 4-in-1 / ELRS 可选)
  • 传输距离: 约 1.5-2公里(开阔无遮挡环境,取决于高频头)
  • 电源: 2S 18650锂电池 (7.4V) 或 2S LiPo 电池
  • 显示屏: 4.3英寸彩色触摸屏
  • 通道数: 9个可编程通道 (支持扩展至16通道)

基本操作流程

1. 开机与对频

长按电源键3秒开机。进入模型设置菜单,选择"对频(Bind)",飞行器上电后自动完成对频。ATS9 Pro支持多种协议,请确保与接收机协议匹配。

视频教程:乐迪遥控器对频(PPM换成SBUS)

2. 解锁 (Arming)

将油门摇杆拉至最低点,同时向右拨动方向摇杆至最大行程,保持约2秒。飞控指示灯闪烁后常亮,表示解锁成功。也可通过自定义开关实现一键解锁。

3. 起飞 (Takeoff)

解锁后,缓慢推动油门摇杆至中位点(约50%),电机开始旋转。继续向上推动油门,飞行器平稳离地。

4. 上锁 (Disarm)

着陆后,将油门摇杆拉至最低点,同时向左拨动方向摇杆至最大行程,保持约2秒,电机立即停止转动。

视频教程:乐迪遥控器解锁

EdgeTX 特色功能

触摸屏操作

支持全触摸操作,参数设置更直观便捷

语音播报

飞行模式、电压、卫星数等实时语音提醒

遥测数据回传

实时显示电池电压、GPS信号、飞行高度等

USB模拟器

可作为飞行模拟器控制器使用

重要提示: 解锁前请确保飞行器放置在水平地面,且远离人员。ATS9 Pro支持自定义解锁方式,建议设置物理开关作为安全保险,避免误触油门导致意外起飞。

遥控器操作视频教程

建议在首次飞行前仔细观看以下视频,熟悉 EdgeTX 系统操作及 ATS9 Pro 各通道功能:

通道配置说明

通道 功能 对应摇杆/开关 说明
CH1横滚 (Roll)右摇杆水平方向控制飞行器左右倾斜
CH2俯仰 (Pitch)右摇杆垂直方向控制飞行器前后倾斜
CH3油门 (Throttle)左摇杆垂直方向控制飞行器高度
CH4偏航 (Yaw)左摇杆水平方向控制飞行器旋转方向
CH5飞行模式 (Mode)SA 三档开关可预设稳定/悬停/返航等模式
CH6辅助功能 1SB 三档开关可配置为避障开关
CH7辅助功能 2SC 三档开关可配置为相机快门/灯光
CH8辅助功能 3SD 两档开关可配置为紧急降落/返航
CH9旋钮通道S1 电位器旋钮可配置为云台俯仰控制
自定义提示: ATS9 Pro 支持完全自定义通道映射,用户可在 EdgeTX 系统中自由分配每个开关和摇杆对应的通道。建议在飞控参数中设置好通道映射关系后再进行飞行。

常见问题排查

问题现象可能原因解决方案
警告 无法解锁 油门未归零 / 协议不匹配 确认油门摇杆在最低点,检查高频头协议是否与接收机一致
警告 飞行模式无法切换 通道映射错误 / 未校准 进入 EdgeTX 系统检查通道输出,重新校准摇杆
警告 信号丢失/失控 天线遮挡 / 距离过远 确保天线垂直地面摆放,避免金属物遮挡
无法对频 协议选择错误 / 接收机故障 确认 ATS9 Pro 高频头协议与接收机型号匹配

高级功能

模型存储

支持 SD 卡存储多个模型配置,一键切换不同无人机设置

RSSI 预警

实时显示信号强度,低于设定阈值自动语音报警

逻辑开关

支持复杂逻辑开关组合,实现高级混控功能

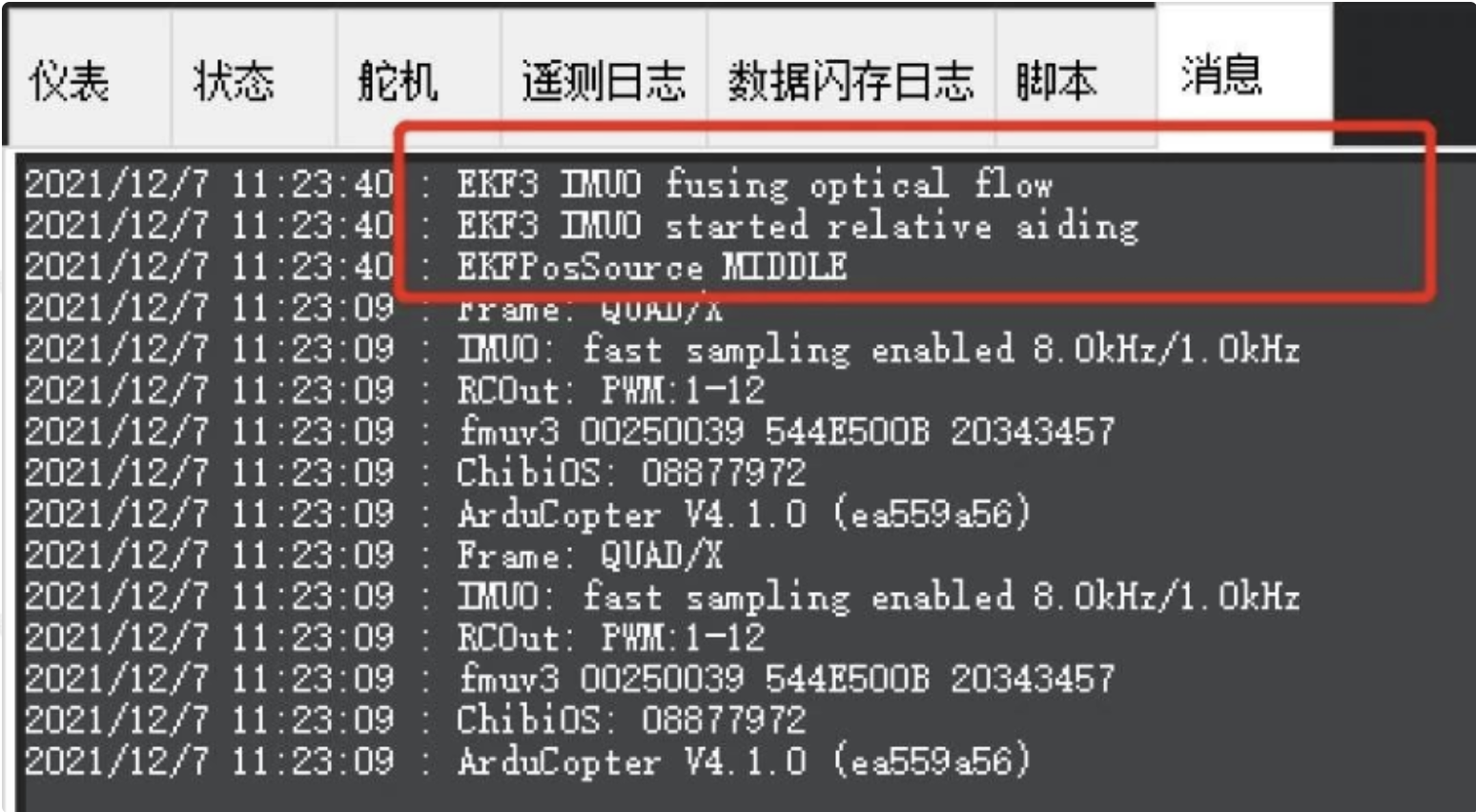

光流与 GPS 之间的切换

4.1 飞控参数设置

注意: 飞控固件需要先升级到 4.1.0 及以上版本,再进行以下操作。并且请备份飞控参数以防升级失败。

光流模块基础参数(Optical Flow Setup)

参数名 数值 说明
FLOW_TYPE8设置光流传感器类型(upflow)
SERIAL2_PROTOCOL18Telem2 串口用于光流数据

EKF3 基础配置

参数名 数值 说明
AHRS_EKF_TYPE3使用 EKF3
EK2_ENABLE0关闭 EKF2
EK3_ENABLE1启用 EKF3
EK3_SRC_OPTIONS0禁用所有速度融合

EKF3 默认(GPS模式)

参数名 默认值 说明
EK3_SRC1_POSXY3水平位置:GPS
EK3_SRC1_POSZ1垂直位置:气压计
EK3_SRC1_VELXY3水平速度:GPS
EK3_SRC1_VELZ3垂直速度:GPS
EK3_SRC1_YAW1航向:指南针

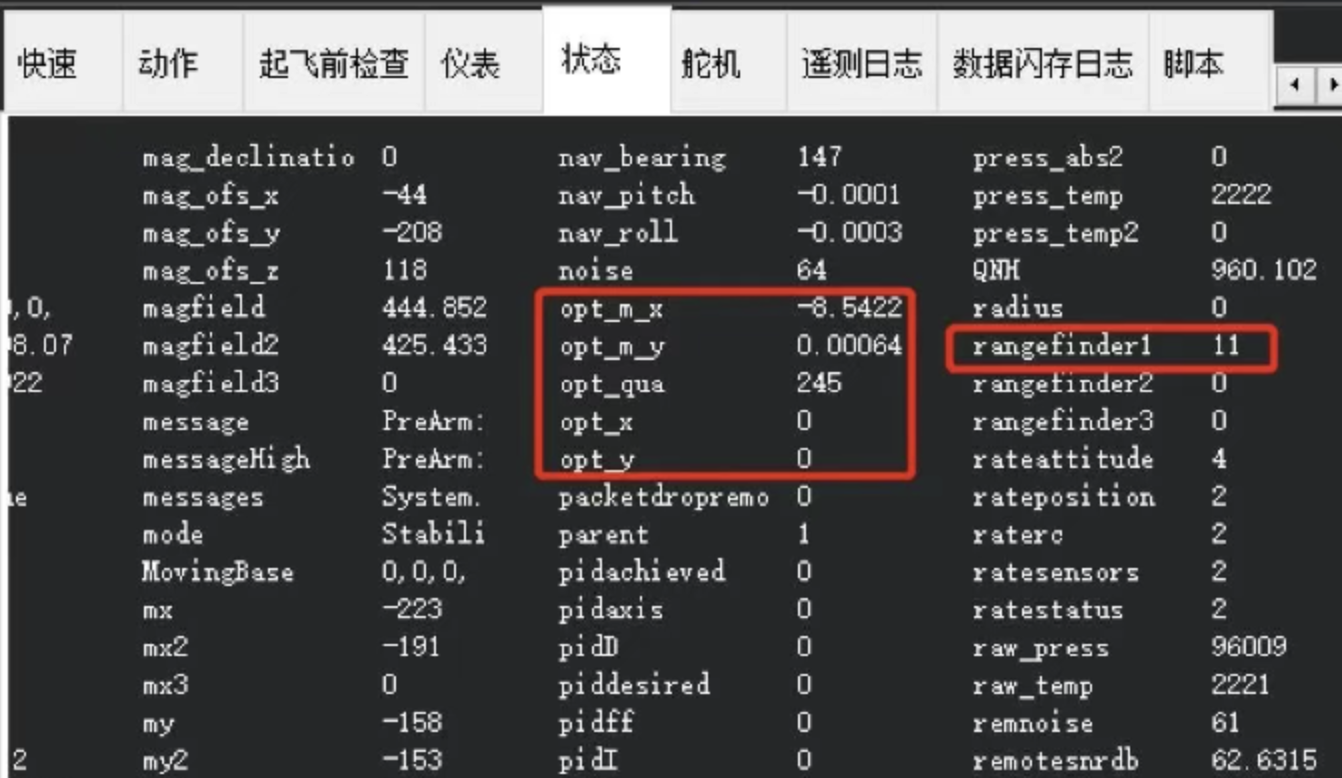

激光雷达(Rangefinder)

参数名 数值 说明
SERIAL4_PROTOCOL9串口用于激光雷达
SERIAL4_BAUD115波特率
RNGFND1_TYPE20Benewake 串口雷达
RNGFND1_MIN_CM10最小测距
RNGFND1_MAX_CM1000最大测距
RNGFND1_GNDCLEAR10安装离地高度

光流 + GPS 切换(双源 EKF)

主定位源(GPS)

EK3_SRC1_POSXY3
EK3_SRC1_POSZ1
EK3_SRC1_VELXY3
EK3_SRC1_VELZ3
EK3_SRC1_YAW1

次定位源(光流)

EK3_SRC2_POSXY0
EK3_SRC2_POSZ2
EK3_SRC2_VELXY5
EK3_SRC2_VELZ0
EK3_SRC2_YAW1

遥控器切换参数

参数名 数值 说明
RC6_OPTION90切换 EKF 定位源
EK3_FLOW_DELAY10光流延迟

常见问题(关键坑)

问题 对应参数
切换光流报错RNGFND1_MIN_CM 太大
无法解锁ARMING_CHECK 未关闭 GPS
光流不生效EK3_SRC1_VELXY ≠ 5
飘 / 不稳EK3_FLOW_DELAY 未调
Raspberry Pi SSH 远程连接指南

电脑打开网络连树梅派4B热点 密码:123456abcd。树梅派4B网地址:10.42.0.20:3000

电脑打开网络连树梅派5热点 密码:123456abc。树梅派5网地址:10.42.0.20:3001

视频教程:网页飞控摇测

视频教程:无线方式连地面站

视频教程:连树梅派热点

Gstreamer 视频推流到地面站动过UDP

VLC 视频推流

二、使用 SSH 进入树莓派

默认密码: 123456abc 首次登录后建议修改密码

树莓派 4B

ssh ubuntu@10.42.0.20

用户名: ubuntu
IP地址: 10.42.0.20
系统: Ubuntu 22.04 / 24.04

密码:123456abc
NEW

树莓派 5

ssh drobotics@10.42.0.20

用户名: drobotics
IP地址: 10.42.0.20
系统: Ubuntu 24.04 + ROS2

密码:123456abc

完整连接示例

树莓派 4B 连接:

$ ssh ubuntu@10.42.0.20
ubuntu@10.42.0.20's password: 123456abc
ubuntu@raspberrypi4:~$

树莓派 5 连接:

$ ssh drobotics@10.42.0.20
drobotics@10.42.0.20's password: 123456abc
drobotics@raspberrypi5:~$
提示: 如果无法连接,请确保树莓派与电脑在同一网络,使用 ping 10.42.0.20 测试连通性。

解决mavproxy和机载电脑的端口冲突

在ubuntu 树梅派终端输入:systemctl stop rpanion.service

SCP 命令使用指南

前置准备

  • 树莓派与电脑连接在同一网络(Wi-Fi 或网线)
  • 已知树莓派的 IP 地址(如:10.42.0.20)
  • 已知树莓派的用户名和密码
  • 已在树莓派上启用 SSH

macOS 用户

基本语法:

scp [本地文件路径] [用户名]@[IP地址]:[远程目标路径]

示例:复制文件到 Raspberry Pi 4B(Ubuntu 系统)

# 复制单个文件
scp ~/Desktop/myfile.txt ubuntu@10.42.0.20:~/home/ubuntu/

# 复制整个文件夹(使用 -r 参数)
scp -r ~/Desktop/myfolder ubuntu@10.42.0.20:~/home/ubuntu/

# 复制文件并重命名
scp ~/Desktop/myfile.txt ubuntu@10.42.0.20:~/home/ubuntu/newfile.txt

示例:复制文件到 Raspberry Pi 4(drobotics 用户)

# 复制单个文件
scp ~/Desktop/myfile.txt drobotics@10.42.0.20:~/home/drobotics/

# 复制整个文件夹
scp -r ~/Desktop/myfolder drobotics@10.42.0.20:~/home/drobotics/

Windows 用户(PowerShell 或 CMD)

基本语法:

scp [本地文件路径] [用户名]@[IP地址]:[远程目标路径]

示例:复制文件到 Raspberry Pi 4B(Ubuntu 系统)

# 复制单个文件
scp C:\Users\YourName\Desktop\myfile.txt ubuntu@10.42.0.20:~/home/ubuntu/

# 复制整个文件夹(使用 -r 参数)
scp -r C:\Users\YourName\Desktop\myfolder ubuntu@10.42.0.20:~/home/ubuntu/

示例:复制文件到 Raspberry Pi 5(drobotics 用户)

# 复制单个文件
scp C:\Users\YourName\Desktop\myfile.txt drobotics@10.42.0.20:~/home/drobotics/

# 复制整个文件夹
scp -r C:\Users\YourName\Desktop\myfolder drobotics@10.42.0.20:~/home/drobotics/

常用 SCP 参数

:-P:-i:-v:-C
参数说明
-r递归复制整个文件夹
指定端口(默认22),如 scp -P 2222 file.txt user@ip:~/
指定私钥文件,如 scp -i ~/.ssh/id_rsa file.txt user@ip:~/
显示详细调试信息
启用压缩传输

从树莓派复制文件到电脑

# macOS / Linux / Windows (PowerShell)
scp ubuntu@10.42.0.20:~/home/ubuntu/myfile.txt ~/Desktop/

# 复制整个文件夹
scp -r ubuntu@10.42.0.20:~/home/ubuntu/myfolder ~/Desktop/

# drobotics 用户
scp drobotics@10.42.0.20:~/home/drobotics/myfile.txt ~/Desktop/

常见问题

问题解决方案
错误 ssh: connect to host 10.42.0.20 port 22: Connection refused 树莓派 SSH 未启用或 IP 地址错误,检查 SSH 服务状态和 IP 地址
错误 Permission denied (publickey,password) 用户名或密码错误,确认用户名和密码是否正确
警告 scp: No such file or directory 本地文件路径或远程路径错误,检查路径是否正确

快速参考

# 复制文件到树莓派 4B (Ubuntu)
scp local_file.txt ubuntu@10.42.0.20:~/home/ubuntu/

# 复制文件到树莓派 4 (drobotics)
scp local_file.txt drobotics@10.42.0.20:~/home/drobotics/

# 复制文件夹
scp -r local_folder/ ubuntu@10.42.0.20:~/home/ubuntu/

# 从树莓派复制到本地
scp ubuntu@10.42.0.20:~/home/ubuntu/remote_file.txt./
Drone Platform

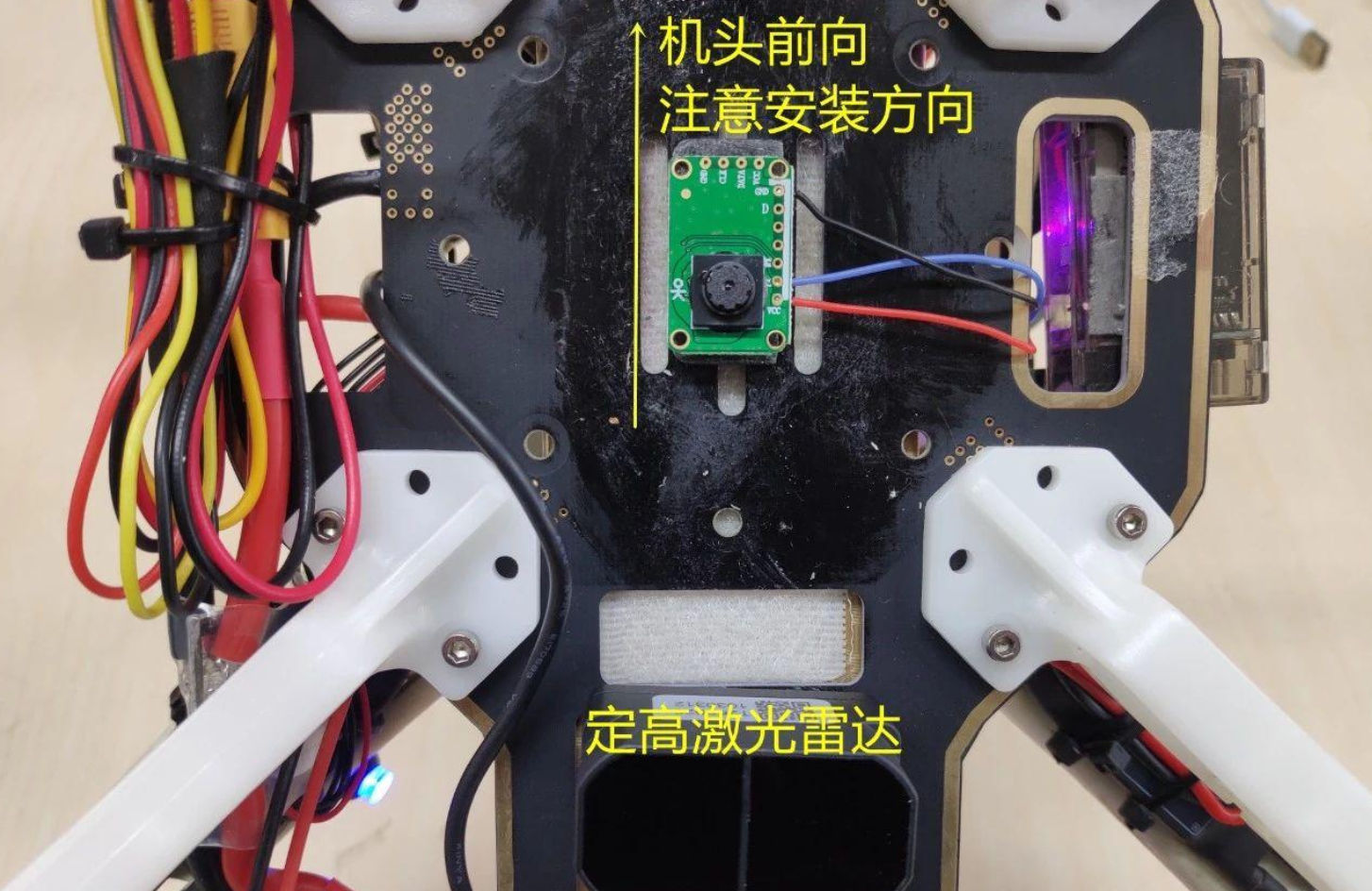

通过 光流模块安装检查清单

• 光流芯片方向朝前(与机头方向一致)
• 模块无遮挡物(摄像头、线缆等)
• 箭头/人像标识与无人机前方对齐

Drone Platform

通过 雷达测距与光流数据

TFmini 激光雷达距离显示 | 光流位移数据正常

Drone Platform

通过 EKF3 光流融合成功

VRA/SWC 开关中位 → 光流定位正常 → 飞控 LED 蓝灯常亮

参数检验视频

4.2 测试

  1. 无人机重启以后,先长按安全开关,飞控 LED 指示灯会变成蓝色;
  2. 将飞行模式切换到悬停 (PosHold) 模式,飞控会闪黄灯(室内无 GPS 信号);如果连接地面站,有可能出现以下警报:
    PreArm: Need Position Estimate
  3. 然后再将 SWG(乐迪遥控器)/ SWC(flysky遥控器) 开关切换到中位 (MIDDLE),使用光流模块定位,要稍微等待几秒钟,飞控 LED 转为蓝灯,表示光流定位正常。并且在消息框中会出现 EKF3 已经融合光流的提示;
  4. 使用遥控器解锁正常解锁,电机会怠速转动,表示设置成功;
  5. 如果切换到光流定位后飞控一直闪黄灯,请先查看消息框的报警信息,根据报警信息来处理。或检查对地激光雷达以下参数是否正确:
    RNGFND1_MIN_CM = 10(默认是 20,脚架高度不够,切换到光流就报错)

5 室外飞行测试需要注意的几点

测试步骤:

1. 第一次飞行,室外有 GPS 信号,先将 SWG(乐迪遥控器)/ SWC(flysky遥控器) 开关切换到中间位 (MIDDLE),在悬停(Poshold) 模式下使用 GPS 飞行;

2. 第二次飞行,使用光流定位,将SWG(乐迪遥控器)/ SWC(flysky遥控器) 开关切换到中位 (MIDDLE),在悬停 (Loiter) 模式下飞行;

3. 前两次测试成功,即可在飞行过程中根据实际情况,切换定位源。

警告 请注意:光流定位请在低空时使用(5 米以下)
WiFi数传模块与图传拓展

推荐使用ESP8266或思翼WiFi模块连接飞控串口,实现无线地面站调试。设置SERIAL2_BAUD = 57600,协议为MAVLink,即可通过手机QGC或Mission Planner连接。

步骤 1:连接原理图

步骤1

确认雷达、电源模块、飞控串口和地线共地关系。先按图核对线序,再通电测试。

模拟图传 / LQ图传模块

LQ图传模块支持HDMI及AV输入,配合树莓派可构建FPV数字图传。模拟图传接摄像头和5.8G发射,频率需与接收机匹配。

通过网盘分享的文件:LQ3 digital transmission.mp4 链接: https://pan.baidu.com/s/1LkZRF0_8agYzfUZjg3xdGQ?pwd=1987 提取码: 1987
舵机 (投放器) 配置

通过Pixhawk AUX通道控制舵机,设置RC9_FUNCTION = 51 (Servo9),在Mission Planner中使用脚本或遥控器开关触发投放动作。

MAVLink 无人机自主控制脚本

基于 Python + pymavlink 的 GUIDED 控制示例,用于学习从连接飞控、等待 GPS/EKF、切换 GUIDED、解锁、起飞、发送速度指令到自动降落的完整流程。建议先在 SITL 或拆桨状态验证,再进入空旷环境低速实机测试。

基础流程: 连接飞控 → GPS 就绪 → EKF 就绪 → GUIDED 模式 → 解锁 → 起飞 → 速度控制 → 停止 → LAND 降落。

MAVLink 示例代码库

安全提示: 这些脚本会向飞控发送真实解锁、起飞和速度控制指令。实机测试前请确认遥控器接管、急停、LAND/RTL 模式和飞行区域安全。
YOLO 视觉识别代码

这组代码用于无人机机载计算机的视觉识别测试,从 USB 摄像头采集、Full HD 图片保存,到 YOLOv8 人体检测、无界面图片保存和自动录像。建议先把摄像头、模型路径和推理速度验证稳定,再把检测结果接入 MAVLink 自主任务。

推荐学习顺序: 摄像头采集 → Full HD 图片采集 → 实时显示检测 → 无界面图片保存 → 无界面自动录像 → 接入 MAVLink 任务触发。

YOLO 示例代码库

部署提示: 检测脚本默认使用 /home/drobotics/yolov8n.pt,部署到树莓派或 Jetson 时请确认模型文件、摄像头编号、保存目录权限和散热状态。
常用参数速查
飞行控制参数
- PILOT_SPEED_UP: 上升速度限幅(单位:cm/s,默认 250)
- PILOT_ACCEL_Z: 垂直加速度限幅(单位:cm/s²,控制爬升/下降的响应速度)
- WPNAV_SPEED: 航线飞行速度(单位:cm/s,默认 500)
- RTL_ALTITUDE: 返航高度(单位:cm,默认 1500)

串口与MAVLink配置
- SERIAL1_BAUD: 串口1波特率(推荐 921600,用于机载计算机通信)
- SERIAL2_BAUD: 串口2波特率(TELEM2,SIYI云台用115200)
- SERIAL1_PROTOCOL: 串口1协议(2 = MAVLink2,推荐版本)
- SERIAL2_PROTOCOL: 串口2协议(8 = SIYI云台 / 2 = MAVLink2)

说明: MAVLink2 协议支持消息签名、更高安全性,建议机载计算机与飞控通信时使用 MAVLink2。
快速设置: 若要通过 TELEM1 连接树莓派/Jetson,请设置:
SERIAL1_BAUD = 921600
SERIAL1_PROTOCOL = 2(MAVLink2)
红外精准降落

基于IR锁定和视觉引导,通过I2C红外传感器实现降落阶段厘米级精度,需要设置PLND_ENABLED = 1 及 PLND_TYPE参数。

RplidarA1高级配置

高级配置建议在基础避障稳定后再开启。重点检查串口协议、雷达方向、避障距离、遥控器开关通道和地面站测距数据,避免在未验证数据稳定前直接进行实飞测试。

SITL仿真集成

SITL适合在实机测试前验证任务脚本、MAVLink转发和飞行模式切换。建议先使用本地仿真确认解锁、起飞、航点、返航和降落流程,再迁移到真实飞控。

A1 RPLidar 与 Pixhawk 飞控集成指南

A1 RPLidar 是一款360度激光雷达,可用于无人机避障、SLAM建图、定高测距等应用。本指南将详细介绍如何将A1 RPLidar与Pixhawk飞控进行连接和配置。

一、概述

A1 RPLidar 规格参数:

  • 测量半径:0.15m - 12m
  • 扫描角度:360度
  • 测量频率:8000次/秒
  • 扫描频率:5-15 Hz(可调)
  • 供电要求:5V / 1A(必须独立供电)
  • 通信接口:TTL串口(3.3V/5V兼容)
重要提示: A1 RPLidar 必须使用独立的5V/1A UBEC供电,禁止从飞控取电,否则可能导致飞控重启或雷达工作不稳定!

二、安装步骤

步骤 1:连接原理图

步骤1

确认雷达、电源模块、飞控串口和地线共地关系。先按图核对线序,再通电测试。

步骤 2:与 Pixhawk UART 连接

步骤2

将雷达 TX/RX 与 Pixhawk 对应串口交叉连接,GND 必须与独立供电模块共地。

步骤 3:雷达串口协议与波特率设置

步骤3

在 Mission Planner 参数表中配置对应 SERIAL 端口协议和波特率,写入后重启飞控。

步骤 4:选择激光雷达型号 A1

步骤4

根据固件支持选择 RPLidar A1 对应类型,随后检查测距数据是否开始刷新。

步骤 5:雷达安装方向

步骤5

保持雷达水平固定,避开桨叶气流和强震动区域,线束需要扎紧避免扫盘干涉。

步骤 6:可选其他串口连接

步骤6

如默认串口已被占用,可切换到 TELEM 或备用 UART,但参数必须跟随端口同步修改。

步骤 7:查看雷达数据

步骤7

进入地面站状态页或测距显示项,确认距离值随障碍物移动而稳定变化。

步骤 8:雷达检测到的数据

步骤8

观察数据是否跳变、丢失或固定不变;异常时优先检查供电、电平和线序。

步骤 9:开启避障功能

步骤9

在确认测距稳定后再开启避障参数,并先进行低速、低高度地面验证。

步骤 10:遥控器开关配置

步骤10

将避障启停绑定到清晰可触达的通道,确保飞手可随时关闭或切换模式。

步骤 11:查看遥控通道值

步骤11

拨动开关检查 PWM 高低值,确认通道区间覆盖参数要求且无反向误触。

步骤 12:避障功能验证

步骤12

先拆桨或架高测试响应,再进行空旷环境低速试飞,逐步扩大测试范围。

三、参数配置总结

参数名称推荐值说明
SERIAL4_PROTOCOL9设置串口协议为激光雷达 (Lidar)
SERIAL4_BAUD115设置波特率 115200
RNGFND1_TYPE202420 = Benewake Serial,24 = RPLidar A1
RNGFND1_MIN_CM20最小测量距离 20cm
RNGFND1_MAX_CM1200最大测量距离 12m
AVOID_ENABLE2启用避障功能
AVOID_MARGIN150避障距离 1.5米 (单位cm)

四、常见问题排查

问题现象可能原因解决方案
雷达不旋转/无数据供电不足/接线错误检查UBEC是否正常供电(5V/1A以上),确认线序正确
地面站无测距数据参数配置错误/串口协议不对确认SERIAL4_PROTOCOL=9,RNGFND1_TYPE=20或24
数据跳动/不稳定供电干扰/安装位置震动使用带磁环UBEC,雷达安装需减震处理
避障功能无效AVOID_ENABLE未开启/参数设置错误检查AVOID_ENABLE=2,确认雷达数据正常显示

五、接线示意图

A1 RPLidar

VCC (红) → UBEC 5V+
GND (黑) → UBEC GND
RX (白) → 飞控 TX
TX (绿) → 飞控 RX

Pixhawk 飞控

TELEM2 / SERIAL4/5
TX → 雷达 RX
RX → 雷达 TX
GND → UBEC GND
+

UBEC 5V/2A

Input: 3-6S Battery
Output 5V → 雷达 VCC
GND → 雷达 GND
